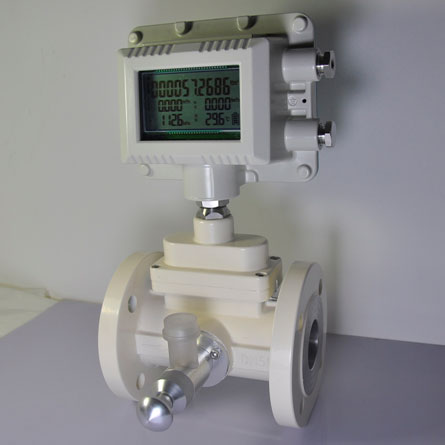

智能氣體渦輪流量計
智能氣體渦輪流量計
- 上傳時間：2022-03-24
- 簡要描述：
- DC-LWQ系列氣體智能渦輪流量計是我公司按照GB/T18940-2003標準并結合國內外流量儀表先進技術而研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的精密計量儀表，它出色的低壓和高壓計量性能
詳細介紹
related suggestion
一、概述
DC-LWQ系列氣體智能渦輪流量計是我公司按照GB/T18940-2003標準并結合國內外流量儀表先進技術而研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的精密計量儀表，它出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，使得DC-LWQ系列流量計成為一種特別的能準確計量氣體累積量的商業貿易計量儀表。廣州迪川儀器儀表有限公司 咨詢電話：020-85628522
該流量計廣泛應用于：城市管線（網）燃氣的計量、工業燃氣的計量、燃氣調壓站的計量、能源管理以及其它各種無腐蝕性氣體的計量或流量控制等場合。
該產品經國家防爆產品質檢部門按GB3836-2000《爆炸性氣體環境用電氣設備第1部: 通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標志為ExdIIBT4（隔爆型）,ExdIIBT4, ExiaIICT4,（本安型）。適用于含IIA,IIB,IIC 類T1~T2溫度組別爆炸性氣體混合物的0（僅本安型）1.2區危險場所.
二、主要特點
滿足GB/T18940-2003標準的技術要求，表體長度為3DN（DN為流量計口徑），并經高、 低水平擾動試驗； 可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償和壓縮因子修正，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量； 流量范圍寬（Qmin/Qmax=20:1)，重復性好，精度高（可達1.0級），壓力損失小，起始流量低； 具有八段儀表系數設定及自動修正的功能； 采用專用一體化整流器，對流量計的前后直管段安裝要求低（前為≥2DN ，下游無要求）； 內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀； 對壓力、溫度傳感器的故障能自行診斷，并直接顯示在LCD屏上； 一節鋰電池可連續使用五年以上，并具有電池欠壓兩級報警輸出功能，更適合與IC卡管理系統的配套使用； 智能流量積算儀可以任意角度定位（轉動角度為350°），使流量計在各種安裝條件下的讀數更方便，更直接； 特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失，保存； 儀表就具有RS-485通訊接口功能,并配備功能強大,界面豐富的數據管理軟件系統,可打印各自動生成的圖表; 儀表具有防爆及防護功能，防爆標志為ExdⅡBT6Gb,防護等級IP65 根據用戶要求,可提供壓力,溫度定值設置之功能,特別適用于介力,溫度相對穩定的場合
三、技術性能指標
3.1 標準與認證
執行標準GB/T18940-2003國家標準； 符合PrEN 12261歐共體標準； 執行JJG1037-2008《渦輪流量計檢定規程》。
3.2 精度等級
所有流量計在其指定的整個流量范圍內，大允許誤差分別為±1.0%或±1.5%（即精度為1.0級或1.5級），當最小流量小于0.2Qmax時，在Qmin～ 0.2Qmax范圍內的大允許誤差分別為±2.0%或±3.0%。
3.3 使用條件
環境溫度： -30℃～+60℃； 介質溫度： -30℃～+80℃； 大氣壓力： 86KPa～106KPa； 相對濕度： 5%～95%
3.4 機械性能指標

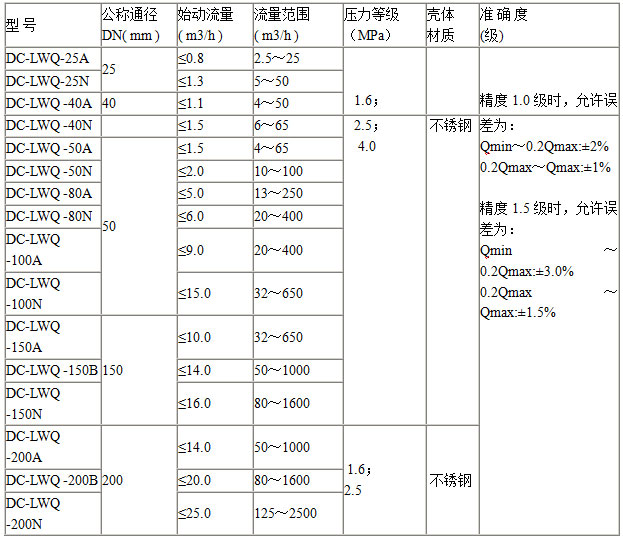

3.4.1 流量計的型號規格及基本參數（表1）
（表1）
注：① 表中所列的流量范圍為產品出廠檢定時的流量范圍（常溫、常壓下ρ=1.205kg/m3）；
② 隨著壓力的增大，流量范圍也隨之擴大；
③ C、K、D分別代表同一口徑時較小、中等、較大的流量范圍；
④ 未特殊說明,產品均按1.5級出廠 ；
⑤ 其他流量范圍,請在訂貨時說明 ；
3.4.2 流量計典型特性曲線
流量計典型特性曲線如圖1所示，垂直軸代表基本誤差，水平軸代表流量的百分數 為了能更好的為您提供服務，請您根據您的實際情況，慎重選擇適合您具體需求的產品。當您了解我們產品的基本屬性后，可根據設計要求和現場情況正確選用儀表并按完整的產品規格代碼定貨。 按設計和使用要求未能選出適當?shù)膬x表時，請?zhí)岢鰡栴}和要求，我們的專業人員將協助您選
